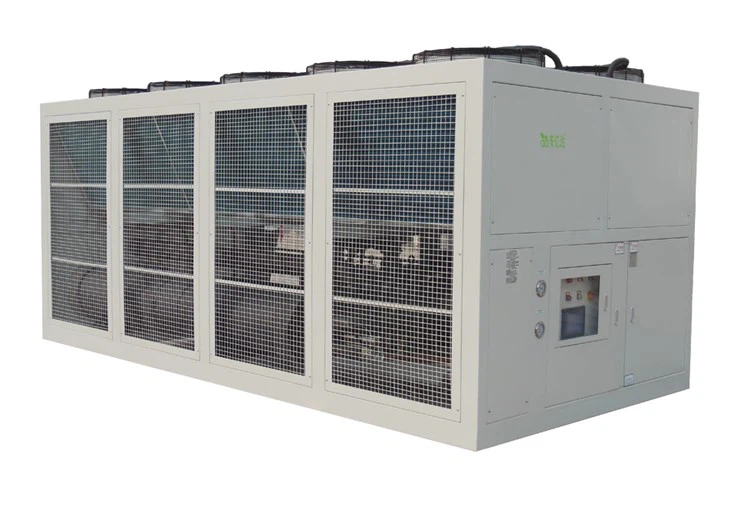

چیلر آب برای خنک کننده آب



چیلر آب یک سیستم تبرید است که برای حذف گرما از آب یا هر سیال فرآیند دیگری طراحی شده و به طور موثر دمای آن را کاهش می دهد. در صنایع و کاربردهای مختلفی که خنک‌سازی کنترل‌شده ضروری است، از جمله در فرآیندهای صنعتی، سیستم‌های HVAC، تجهیزات پزشکی، مراکز داده و آزمایشگاه‌ها استفاده می‌شود.



Ⅰ. یک چیلر آبی از چندین جزء ضروری تشکیل شده است که برای تسهیل فرآیند خنک سازی با هم کار می کنند:



1. کمپرسور:

عملکرد: کمپرسور قلب چیلر است. گاز مبرد را تحت فشار قرار می دهد و دما و فشار آن را افزایش می دهد.

انواع: کمپرسورهای رفت و برگشتی، اسکرو، گریز از مرکز یا اسکرول معمولا استفاده می شوند که هر کدام از نظر کارایی و کاربرد دارای مزایایی هستند.

2. کندانسور:

عملکرد: پس از فشرده سازی، گاز مبرد با فشار بالا و دمای بالا به سمت کندانسور جریان می یابد. در اینجا گرمای مبرد حذف شده و به محیط اطراف پخش می شود و باعث می شود گاز به مایع تبدیل شود.

انواع: کندانسورهای هوا خنک (استفاده از هوای محیط) یا کندانسورهای آب خنک (از آب برای حذف گرما استفاده می کنند) انواع اولیه هستند.

3. شیر انبساط یا شیر انبساط حرارتی (TXV):

عملکرد: شیر انبساط جریان مبرد مایع را به اواپراتور تنظیم می کند. فشار و دمای مبرد را با ورود به اواپراتور کاهش می دهد.

انواع: انواع مختلفی از جمله شیر انبساط ترموستاتیک (TEV) و شیر انبساط الکترونیکی (EEV) وجود دارد.

4. اواپراتور:

عملکرد: در اواپراتور، مبرد مایع کم فشار و دمای پایین گرما را از آب (یا سیال فرآیند) که در اطراف آن در گردش است جذب می کند. این انتقال حرارت باعث تبخیر مبرد مایع به گاز می شود.

تبادل حرارتی: آب سرد یا سیال فرآیند از این فرآیند تبادل حرارتی خنک می شود.

انواع: اواپراتورهای پوسته و لوله، صفحه ای یا سیم پیچی طرح های معمولی هستند.

5. مبرد:

عملکرد: مبرد سیال کار در چرخه چیلر است. برای جذب و آزادسازی گرما بین فازهای مایع و گاز متناوب می شود.

انواع: مبردهای مختلفی مورد استفاده قرار می‌گیرند، در مدل‌های جدیدتر اغلب از گزینه‌های سازگار با محیط‌زیست استفاده می‌شود، زیرا مقرراتی که مواد تخریب‌کننده لایه لایه ازن را حذف می‌کنند.

6. کنترل پنل و سنسورها:

عملکرد: کنترل پنل عملکرد چیلر از جمله کنترل دما، عملکرد کمپرسور و ویژگی های ایمنی را مدیریت می کند. سنسورها پارامترهایی مانند دما، فشار و نرخ جریان را برای عملکرد موثر کنترل می کنند.

7. پمپ ها:

عملکرد: پمپ ها آب سرد شده یا سیال را از طریق سیستم چیلر به گردش در می آورند. آنها نرخ جریان ثابت لازم برای تبادل گرما موثر را حفظ می کنند.

انواع: پمپ های گریز از مرکز یا پمپ های جابجایی مثبت معمولا استفاده می شوند.

8. مبدل های حرارتی:

عملکرد: اینها گرما را بین مبرد و آب یا سیال فرآیند انتقال می دهند. آنها برای خنک کردن کارآمد بسیار مهم هستند.

انواع: آنها می توانند مبدل حرارتی پوسته و لوله، صفحه و قاب یا صفحه لحیم کاری شده باشند.

9. فن کندانسور یا برج خنک کننده (برای چیلرهای آب خنک):

عملکرد: چیلرهای هوا خنک از فن های کندانسور برای دفع گرما استفاده می کنند، در حالی که چیلرهای خنک کننده با آب برای دفع گرما به جو متکی به برج های خنک کننده هستند.

10. عایق و پوشش:

عملکرد: برای حفظ راندمان و جلوگیری از اتلاف حرارت، قطعات چیلر اغلب عایق بندی می شوند. پوشش بیرونی از اجزای داخلی محافظت می کند و به جلوگیری از نویز کمک می کند.



این اجزا به طور هماهنگ در سیستم چیلر کار می کنند و انتقال گرما از سیال فرآیند به مبرد و سپس به محیط اطراف را تضمین می کنند و در نهایت اثر خنک کنندگی مورد نیاز را فراهم می کنند.



Ⅱ. انواع مختلفی از چیلرهای آبی وجود دارد که هر کدام با ویژگی ها و کاربردهای خاصی طراحی شده اند. انواع اصلی عبارتند از:



1. چیلرهای هوا خنک:

عملکرد: این چیلرها از هوا برای حذف گرما از مبرد استفاده می کنند.

استفاده: ایده آل برای کاربردهای کوچکتر تا متوسط ​​که در دسترس بودن یا هزینه آب نگران کننده است.

نصب: نصب آسان تر و نیاز به تعمیر و نگهداری کمتری نسبت به چیلرهای آب خنک دارد.

مکان: مناسب برای محیط هایی با تهویه خوب برای تسهیل تبادل حرارت.



2. چیلرهای آب خنک:

عملکرد: این چیلرها از آب برای حذف گرما از مبرد استفاده می کنند.

استفاده: معمولاً در کاربردهای بزرگتر که در آن آب کافی است و اتلاف گرما حیاتی است استفاده می شود.

راندمان: کارایی بیشتری نسبت به چیلرهای هوا خنک به دلیل قابلیت انتقال حرارت بهتر دارد.

فضای مورد نیاز: به فضای بیشتری برای برج های خنک کننده و سیستم های گردش آب نیاز است.



3. چیلرهای جذبی:

عملکرد: آنها از گرما، به جای انرژی مکانیکی، برای هدایت فرآیند خنک کننده استفاده می کنند و اغلب از گرمای بخار، آب داغ یا گازهای احتراق استفاده می کنند.

استفاده: معمولاً در محیط های صنعتی و تجاری که در آن گرمای هدر رفته یا گرمای اضافی در دسترس است استفاده می شود.

منبع انرژی: می تواند با گاز طبیعی، گرمای هدر رفته یا سایر منابع انرژی تغذیه شود که انعطاف پذیری در کار را ارائه می دهد.



4. چیلرهای گریز از مرکز:

عملکرد: با استفاده از نیروی گریز از مرکز برای فشرده سازی گاز مبرد کار کنید.

استفاده: مناسب برای کاربردهای تجاری یا صنعتی بزرگتر که نیاز به ظرفیت خنک کننده بالایی دارند.

بهره وری: به دلیل بهره وری انرژی در مقیاس های بزرگتر شناخته شده است.



5. چیلرهای اسکرول:

عملکرد: از کمپرسور اسکرول که از اجزای مارپیچی شکل تشکیل شده است برای فشرده سازی گاز مبرد استفاده کنید.

استفاده: ایده آل برای برنامه های کوچکتر، ارائه قابلیت اطمینان و عملکرد آرام تر.

کارایی: در شرایط بار جزئی کارآمد هستند.



6. چیلرهای پیچ:

عملکرد: از کمپرسورهای پیچی برای فشرده سازی مبرد استفاده کنید.

استفاده: مناسب برای کاربردهای متوسط ​​تا بزرگ، ارائه کارایی و قابلیت اطمینان خوب.

انطباق پذیری: در شرایط بارگذاری مختلف به خوبی عمل کنید.



7. چیلرهای رفت و برگشتی:

عملکرد: از پیستون های رفت و برگشتی برای فشرده سازی گاز مبرد استفاده کنید.

استفاده: معمولاً در برنامه های تجاری کوچکتر به دلیل اندازه فشرده آنها یافت می شود.

مقرون به صرفه بودن: اغلب برای ظرفیت ها و برنامه های کوچکتر مقرون به صرفه است.



انتخاب نوع خاصی از چیلر آبی به عوامل مختلفی مانند نیازهای خنک کننده، منابع موجود (آب، فضا، انرژی)، مقیاس کاربرد و انتظارات بازده بستگی دارد. مشاوره با متخصصان سیستم تهویه مطبوع یا چیلر می تواند در تعیین مناسب ترین نوع برای یک مورد خاص کمک کند.



Ⅲ.انتخاب چیلر آب مناسب شامل در نظر گرفتن چندین فاکتور کلیدی است تا اطمینان حاصل شود که نیازهای خنک کننده خاص شما را برآورده می کند. در اینجا یک راهنمای گام به گام برای کمک به فرآیند انتخاب آورده شده است:



1. تعیین نیازهای خنک کننده:

بار خنک کننده: مقدار گرمایی را که باید در ساعت حذف شود (بر حسب BTU یا تن تبرید) محاسبه کنید. این بستگی به کاربرد، فضا، تجهیزات یا فرآیندی دارد که نیاز به خنک کننده دارد.



بار حرارتی= C(گرمای خاص)* M(خروجی کیفیت در ساعت)*تغییر دما(T1-T2)

اگر برای آب، فرمول ساده عبارت است از ظرفیت خنک کننده (kw){{0}} Flow Rate(m3/h)*Temp Change(inlet t1-outlet t2)/0.{{5} }



در اینجا برخی از تبدیل واحد ظرفیت خنک کننده؟
1 کیلوکالری در ساعت ＝ 1.163 وات، 1 وات ＝ 0.8598 کیلوکالری در ساعت
1 Btu/h ＝ 0.2931W,1 W ＝ 3.412 Btu/h
1 RT ＝ 3.517 kW، 1 kW ＝ 0.28434 RT
1 کیلوکالری در ساعت ＝ 3.968 Btu/h، 1 Btu/h ＝ 0.252 کیلوکالری در ساعت
1 USRT ＝ 3024 کیلو کالری در ساعت، 10000 کیلو کالری در ساعت ＝ 3.3069 RT



مورد			مشخصات / تامین کننده
ظرفیت خنک کننده		مدل	AYD{0}}A
		کیلووات در ساعت	289.9
ورودی برق		کیلووات	134.2
جاری		A	241.56
منبع تغذیه			380V٪ 7b٪ 7b1٪ 7d٪ 7dN٪ 7b٪ 7b2٪ 7d٪ 7dHZ
خروجی دما (درجه)			2
کنترل مبرد			شیر انبساط
دایره تبرید			یکی
مبرد			R407C
ابعاد (mm) L*W*H			5000*2000*2200
کمپرسور	سبک		پیچ
	مقدار (مجموعه)		1
	قدرت کمپرسور (کیلووات)		115.7
کندانسور	سبک		نوع پره با کلاف مسی
	مقدار (مجموعه)		10
	توان (کیلووات)		11
	حجم هوا (m)3/h）		130000
اواپراتور	سبک		پوسته و لوله
	جریان آب سرد (متر3/h）		50
	اندازه لوله (DN)		100
	پمپ آب (کیلووات)		7.5 (60 متر مکعب در ساعت، 2.36 بار)
دستگاه محافظ			1. محافظ فاز 2. محافظ اضافه بار فن 3. محافظ ولتاژ بالا/کم 4. محافظ گرمای بیش از حد 5. محافظ ضد یخ
وزن واحد (کیلوگرم)			3980
قسمت های اصلی
کمپرسور			هانبل
کندانسور			آنیدا
اواپراتور			جیندیان
الکترونیکی			LS٪2f Chnt
شیر انبساط			امرسون
سیستم کنترل			جناس

نکات: ظرفیت خنک کننده بر اساس دمای محیط 35 درجه سانتیگراد، دمای ورودی/خروجی 7/2 درجه سانتیگراد است.





2. درک ویژگی های برنامه:

محدوده دما: محدوده دمایی مورد نیاز را برای برنامه تعریف کنید.

ما باید اندازه منطقه کندانسور را تأیید کنیم، خروجی دمای بالاتر که تبادل حرارت کندانسور بزرگتر است.



شرایط عملیاتی: محیط، سطوح رطوبت و هر نیاز عملیاتی خاص را در نظر بگیرید.

به عنوان مثال، اگر چیلر آب در نزدیکی دریا کار می کند، هوای دریا خورنده است، باید برای قاب و کندانسورها رنگ ضد خوردگی ایجاد کنیم، فن FPR و غیره را اتخاذ کنیم.



محدودیت‌های فضایی: فضای موجود برای نصب را ارزیابی کنید - اینکه آیا مناسب یک چیلر هوا خنک یا آب خنک و اجزای مرتبط است.



3. بهره وری انرژی:

مصرف انرژی: به دنبال چیلرهایی با نسبت بازده انرژی (EER) یا ضریب عملکرد (COP) باشید تا هزینه های عملیاتی را به حداقل برسانید.

درایوهای سرعت متغیر (VSD): چیلرهای مجهز به فناوری VSD را برای کارایی بهتر در بارهای مختلف در نظر بگیرید.



4. نوع چیلر:

هوا خنک در مقابل آب خنک: بین چیلرهای هوا خنک و آب خنک بر اساس در دسترس بودن آب، فضا و ملاحظات هزینه تصمیم بگیرید.

نوع چیلر خاص: چیلرهای جذبی، گریز از مرکز، پیچی، اسکرول یا رفت و برگشتی را بر اساس اندازه کاربرد، نیازهای بازده و تغییرات بار در نظر بگیرید.



5. نگهداری و پشتیبانی:

الزامات نگهداری: سهولت نگهداری، در دسترس بودن قطعات یدکی و پشتیبانی خدمات را ارزیابی کنید.

گارانتی و پشتیبانی: اطمینان حاصل کنید که سازنده پوشش گارانتی قابل اعتماد و پشتیبانی پاسخگو ارائه می دهد.



6. ملاحظات بودجه:

هزینه اولیه در مقابل هزینه های بلند مدت: هزینه های اولیه را با هزینه های عملیاتی بلندمدت متعادل کنید تا مقرون به صرفه ترین راه حل را تعیین کنید.

بازگشت سرمایه (ROI): صرفه جویی بالقوه در هزینه های انرژی و افزایش راندمان را برای ارزیابی ROI چیلر در نظر بگیرید.



7. مشاوره و تجزیه و تحلیل:

نظر متخصص: با مهندسان HVAC یا کارشناسان سیستم چیلر مشورت کنید تا نیازهای خاص خود را تجزیه و تحلیل کنید و گزینه های مناسب را پیشنهاد دهید.

مشخصات فنی: مشخصات فنی دقیق، از جمله ظرفیت، رتبه بندی کارایی، و داده های عملکرد ارائه شده توسط سازندگان را بررسی کنید.



8. محیط زیست و مقررات:

اثرات زیست محیطی: مقررات زیست محیطی را در نظر بگیرید و چیلرهایی با مبردهای سازگار با محیط زیست مطابق با استانداردهای فعلی انتخاب کنید.

کدها و استانداردهای محلی: اطمینان حاصل کنید که چیلر انتخابی با قوانین و استانداردهای ساختمانی محلی مطابقت دارد.



Ⅳ. چیلرهای آب به دلیل توانایی آنها در خنک کردن کارآمد آب یا پردازش سیالات، در طیف متنوعی از صنایع و بخش ها کاربرد دارند. برخی از کاربردهای اولیه عبارتند از:



1. فرآیندهای صنعتی:

ساخت: ماشین آلات خنک کننده، قالب ها و محصولات در صنایعی مانند پلاستیک، لاستیک، فلزکاری و نساجی.

پردازش شیمیایی: کنترل دما در واکنش ها و فرآیندهای شیمیایی مختلف.

غذا و نوشیدنی: حفظ درجه حرارت ثابت در پردازش مواد غذایی، تولید نوشیدنی و تاسیسات ذخیره سازی.

2. سیستم های HVAC:

ساختمان های تجاری: تامین آب سرد برای سیستم های تهویه مطبوع برای تنظیم دمای داخلی.

خنک کننده مسکونی: در ساختمان های بلند و مجتمع های مسکونی برای سیستم های خنک کننده متمرکز.

3. تجهیزات پزشکی و آزمایشگاهی:

تصویربرداری پزشکی: خنک کردن دستگاه های MRI و سایر تجهیزات تصویربرداری پزشکی برای حفظ عملکرد مطلوب.

تنظیمات آزمایشگاهی: نگهداری تجهیزات و فرآیندهای آزمایشگاهی در دماهای دقیق و پایدار برای آزمایش ها و تحقیقات.

4. مراکز داده و الکترونیک:

اتاق سرور: خنک کننده سرورها و تجهیزات الکترونیکی در مراکز داده برای جلوگیری از گرمای بیش از حد و اطمینان از عملکرد مطلوب.

تولید الکترونیک: خنک کننده قطعات الکترونیکی در طول فرآیندهای تولید برای حفظ عملکرد و جلوگیری از آسیب ناشی از دماهای بالا.

5. پلاستیک و قالب گیری تزریقی:

ماشین های قالب گیری تزریقی: قالب های خنک کننده برای تسهیل انجماد پلاستیک مذاب و بهبود راندمان تولید و کیفیت محصول.

6. تولید انرژی و نیروگاه ها:

تولید برق: سیستم های خنک کننده در نیروگاه ها برای مدیریت گرمای تولید شده در طی فرآیندهای تولید انرژی، مانند توربین های گازی یا راکتورهای هسته ای.

7. صنعت چاپ:

دستگاه های چاپ: غلتک ها و تجهیزات خنک کننده در فرآیندهای چاپ برای حفظ کیفیت چاپ و جلوگیری از گرم شدن بیش از حد.

8. صنایع شیمیایی و دارویی:

بیوتکنولوژی و داروسازی: حفظ دمای کنترل شده در تحقیق، تولید و ذخیره سازی مواد حساس مانند واکسن ها و داروها.

9. صنایع هوافضا و خودرو:

ساخت: خنک کردن اجزای مختلف در طول فرآیندهای تولید برای اطمینان از ابعاد دقیق و خواص مواد.

10. توزیع و تبرید نوشیدنی:

دستگاه های توزیع کننده نوشیدنی: نوشیدنی های خنک کننده در دستگاه های توزیع کننده و واحدهای سردخانه برای بارها، رستوران ها و فروشگاه های رفاه.

چیلرهای آبی نقش مهمی در حفظ دمای ثابت، افزایش راندمان فرآیند، حفظ کیفیت محصول و اطمینان از عملکرد روان تجهیزات و سیستم‌های مختلف در این صنایع و کاربردهای متنوع دارند.





معرفی شرکت:

شرکت ماشین آلات تبرید Shen Zhen Anyda یک شرکت خصوصی با فناوری پیشرفته است که در سال 2013 با سرمایه ثبت شده 5 میلیون یوان تأسیس شد و مساحت 8900 متر مربع را پوشش می دهد، Anyda به تدریج گام به گام رشد می کند.

Anyda در تحقیق، تولید و تجارت فناوری و تاسیسات تبرید صنعتی تخصص دارد. ما به تدریج چیلر صنعتی، چیلر آبی، کولر هوا، چیلر روغن، چیلرهای دمای پایین، چیلر آب گرم، پمپ های حرارتی و تهویه مطبوع مرکزی را تولید کرده ایم که به طور گسترده در ماشین آلات پلاستیک و لاستیک، مواد شیمیایی روزانه، نساجی، ماشین آلات عمومی استفاده می شود. ماشین آلات لیزر، صنعت LCD و PCB، آبکاری، تجهیزات آزمایشگاهی، مواد غذایی، داروسازی و غیره.

اکنون ما تقریباً صد پرسنل داریم و حدود پنج نفر از آنها مهندسین با 15 سال تحقیق و توسعه چیلر و تجربه تولید مدیریت تولید هستند که بهترین پشتیبانی فنی را به مشتری ما ارائه می دهند.

ما گواهینامه ISO9001:2008 و سیستم های مدیریت کیفیت بین المللی CE را به دست آوردیم. ما به روسیه، ازبکستان، قزاقستان، عربستان سعودی، آفریقا، اندونزی، مالزی، رومانی، بلغارستان، استرالیا، فلسطین، سریلانکا، مکزیک، آمریکا، لبنان، لیتوانی و غیره صادر کرده ایم که حدود 2 میلیون دلار را پوشش می دهد. ما مشتاقانه منتظر هستیم. پیشنهاد شما، و مطمئن هستید که انتخاب شما خواهد شد!





سوالات متداول:

Q1: چگونه از یک چیلر آب صنعتی نگهداری کنم؟

A1: تعمیر و نگهداری مناسب برای اطمینان از عملکرد بهینه و طول عمر چیلر آب صنعتی شما بسیار مهم است. کارهای تعمیر و نگهداری منظم شامل تمیز کردن یا تعویض فیلترهای هوا، بررسی سطوح و فشار مبرد، بازرسی اتصالات الکتریکی، تمیز کردن کویل‌های کندانسور، روغن کاری قطعات متحرک و برنامه‌ریزی بازرسی‌های حرفه‌ای است. برای دستورالعمل های دقیق، دستورالعمل های سازنده و دستورالعمل های تعمیر و نگهداری را ببینید.



Q2: یک چیلر آب صنعتی معمولا چه مدت دوام می آورد؟

A2: طول عمر یک چیلر آب صنعتی بسته به عواملی مانند استفاده، شیوه های نگهداری و کیفیت تجهیزات می تواند متفاوت باشد. با این حال، با نگهداری منظم و مراقبت مناسب، یک چیلر آب صنعتی می تواند بین 15 تا 25 سال یا بیشتر دوام بیاورد.



Q3: آیا چیلرهای آب صنعتی می توانند از نظر انرژی کارآمد باشند؟

A3: بله، چیلرهای آب صنعتی را می توان به گونه ای طراحی کرد که از نظر انرژی کارآمد باشد. بسیاری از تولید کنندگان مدل های چیلر را با ویژگی های پیشرفته مانند درایوهای سرعت متغیر، کمپرسورهای کم مصرف، گزینه های بازیابی حرارت و سیستم های کنترل هوشمند ارائه می دهند. این ویژگی ها به بهینه سازی مصرف انرژی و کاهش هزینه های عملیاتی کمک می کند.



Q4: آیا چیلرهای آب صنعتی می توانند به یک سیستم کنترل متمرکز متصل شوند؟

A4: بله، اکثر چیلرهای آب صنعتی مدرن را می توان در سیستم های کنترل متمرکز ادغام کرد. این امکان نظارت و کنترل از راه دور چند چیلر را فراهم می کند و مدیریت بهتر فرآیندهای خنک کننده، بهره وری انرژی و تشخیص را ممکن می سازد.



Q5: کد HS چیلر آبی چیست؟

A5: 8418699090.
