چیلر چگونه کار می کند؟
این فرآیند در یک حلقه کار می کند، اما ما از جایی شروع می کنیم که محیط خنک کننده با تجهیزات فرآیند شما ارتباط برقرار می کند.
خنک کننده سیستم انرژی حرارتی را از فرآیند شما جذب می کند و معمولاً باعث تغییر فاز به گاز می شود. مبرد گازی سپس به یک کندانسور منتقل می شود که گرما را از طریق تراکم تبخیری یا برج خنک کننده خارج می کند. این تبادل حرارتی، محیط خنک‌کننده را متراکم می‌کند و به مایع خنک‌تری تبدیل می‌کند که برای شروع دوباره چرخه به منبع گرمایش پردازش فرستاده می‌شود.
چه نوع خنک کننده هایی در چیلرها استفاده می شود؟
نوع خنک کننده مورد استفاده در چیلر بر اساس نیازهای فرآیند و ملاحظات هزینه است. محبوب ترین خنک کننده های مورد استفاده یا آب یا مخلوطی از آب و ماده دیگری با خاصیت هدایت گرمایی مناسب - مانند ترکیبات گلیکول - است.
اب
استفاده از آب به عنوان سیال چیلر یک روش مقرون به صرفه است زیرا در بیشتر موارد می توان آب را به راحتی با حداقل هزینه تامین کرد. روش دیگر، آب تصفیه شده (آب دیونیزه، اسمز معکوس) می تواند در چیلرهای مبتنی بر آب برای دستیابی به راندمان خنک کنندگی بالاتر استفاده شود.
گلیکول
خنک کننده های مبتنی بر گلیکول یا از اتیلن گلیکول یا پروپیلن گلیکول تشکیل شده اند. در حالی که این دو نوع خواص فیزیکی مشابهی دارند، هرگز نباید با هم مخلوط شوند. مزایای اصلی خنک‌کننده‌های گلیکول بهبود مقاومت در برابر خوردگی و همچنین خواص ضد یخ است.
چرا گلیکول برای خنک کردن استفاده می شود؟
استفاده از مخلوط گلیکول و آب به عنوان خنک کننده چیلر مزایای مختلفی نسبت به استفاده از آب ساده به عنوان سیال چیلر دارد. این مزایا به دلیل خواص فیزیکی منحصر به فرد آن است که شامل نقطه انجماد کمتر از آب است.
آب در مقابل انتقال حرارت گلیکول
برای آب عاری از ناخالصی، نقطه انجماد 32 درجه فارنهایت است که در مقایسه با اتیلن گلیکول خالص که در دمای 8.9 درجه فارنهایت به حالت جامد تغییر می کند، بسیار بالاتر است. هنگامی که مخلوط گلیکول و آب تغییر می کند، نقطه انجماد مایع خنک کننده نیز تغییر می کند. تغییر می کند. برای ذکر مثال، اتیلن گلیکول 10 درصد در دمای 25.9 درجه فارنهایت یخ می‌زند در حالی که محلول گلیکول 60 درصد در -63 درجه فارنهایت منجمد می‌شود.
از تجزیه و تحلیل بالا، واضح است که گلیکول دارای خواص مبرد است که برای استفاده در چیلرهایی که انتظار می رود در محیط های با دمای پایین کار کنند مناسب تر است. در این شرایط حرارتی، خنک کننده آب یخ می زند و گردش چیلر را مسدود می کند و در عین حال کارایی کلی را کاهش می دهد.
در مقابل، استفاده از چیلر مبتنی بر گلیکول از خواص ضد یخ آن استفاده می کند و اطمینان می دهد که مایع خنک کننده در حالت سیال مطلوب باقی می ماند.
چیلر گلیکول در مقابل چیلر آبی
از چیلرهای گلیکول و آب می توان برای دفع رضایت بخشی گرمای تولید شده در فرآیند تولید استفاده کرد. تفاوت اساسی بین هر دو نوع چیلر در تغییرات در نقاط انجماد آنها و همچنین ظرفیت هدایت حرارت آنها نهفته است.
گلیکول خالص یا مخلوط گلیکول و آب دارای نقطه انجماد بسیار کمتری نسبت به آب خالص است. به طور ضمنی، چیلرهای مبتنی بر گلیکول برای محیط‌های با دمای پایین مناسب‌تر هستند. برعکس، آب نسبت به مخلوط گلیکول توانایی بهتری برای حفظ و هدایت گرما از یک فرآیند مرتبط دارد. در نتیجه راندمان انتقال حرارت برای چیلر آبی بیشتر از چیلر گلیکول خواهد بود.
به طور کلی، اپراتورها باید قبل از انتخاب نوع چیلر، دمای محیط را برای محیط مکان در نظر بگیرند.
سیستم چیلر گلیکول چگونه کار می کند؟
یک کارخانه چیلر گلیکول از یک جزء تبرید و لوله حاوی مخلوط گلیکول-آب به عنوان خنک کننده تشکیل شده است. سیال خنک شده از واحد تبرید از طریق لوله های مرتبط با یک مبدل حرارتی که یک فرآیند گرم شده را احاطه کرده است، هدایت می شود. پس از جذب گرما از فرآیند مربوطه، مایع خنک‌کننده گرم شده برای خنک‌سازی به واحد تبرید بازگردانده می‌شود و پس از آن فرآیند تکرار می‌شود.
درصد گلیکول در سیستم های آب سرد
برای بسیاری از انواع چیلر، اتیلن گلیکول با آب به نسبت 60/40 مخلوط می شود. این درصد بالاتر گلیکول، خواص ضد یخ مخلوط را به میزان قابل توجهی افزایش می دهد. این در مواردی که نیاز به خنک کننده سریع است مفید است. در این شرایط، یک فرآیند را می توان تا دمای بسیار پایین بدون یخ زدن مایع خنک کننده در لوله های آن خنک کرد.
در اینجا بیایید یک مثال برای چیلر آب گلیکول برای خنک کردن نوشیدنی ببینیم
خنک کننده نوشیدنی 12000 لیتری در ساعت از 25 درجه تا 4 درجه، مشتری به چیلر آب خنک نیاز دارد که نیاز به اتصال برج خنک کننده دارد.
برای محاسبه ظرفیت خنک‌کننده جانبی گلیکول، ظرفیت خنک‌کننده{{0}m3/h*(25-4)/0 را انتخاب کردیم.86*1.1=323کیلووات، بر اساس خروجی 1C.
طراحی مبدل حرارتی صفحه: 12000 لیتر در ساعت نوشیدنی ورودی 25 درجه و خروجی 4 درجه، سمت گلیکول 60 متر مکعب در ساعت ورودی 1 درجه و خروجی 5 درجه.
بیایید اصل کار سیستم برج خنک کننده چیلر آبی را ببینیم
چیلر آب خنک از آب یک برج خنک کننده خارجی برای دفع گرمای مبرد گازی در کندانسور قبل از تغییر فاز به مایع استفاده می کند..

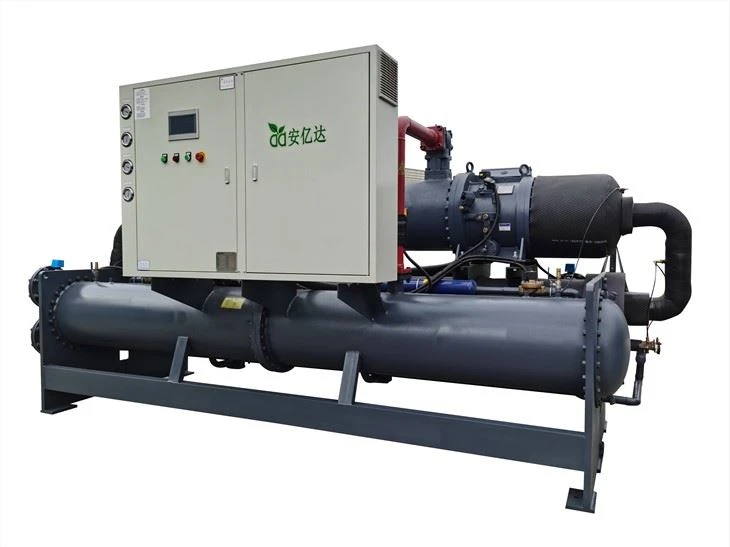

در اینجا اجازه دهید مشخصات سیستم برج خنک کننده چیلر آب گلیکول را ببینیم:
مورد | مشخصات / تامین کننده | ||
ظرفیت خنک کننده | مدل | ایید-34٪7b٪7b0٪7d٪7dWS | |
کیلووات/hr | 346 | ||
ورودی برق | کیلووات | 94.5 | |
جاری | A | 161.4 | |
منبع تغذیه | 380V-3N-5٪7b٪7b0٪7d٪7dHZ | ||
دما پریز (درجه) | 0-5 | ||
کنترل مبرد | شیر انبساط | ||
دایره تبرید | 1 | ||
مبرد | R407C | ||
بعد، ابعاد، اندازه（میلی متر）L*W*H | 3500*1000*1800 | ||
کمپرسور | سبک | اسکرااو | |
مدل | RC٪ 7b٪ 7b0٪ 7d٪ 7dB | ||
تعداد | 1 | ||
قدرت کمپرسور (کیلووات) | 94.5 | ||
کندانسور | سبک | پوسته و لوله / 1 مجموعه | |
جریان آب سرد（m3/h） | 89.5 | ||
اندازه لوله(") | 6 | ||
اواپراتور | سبک | فولاد ضد زنگپوسته و لوله / 1 مجموعه | |
جریان آب سرد（m3/h） | 65 | ||
اندازه لوله（"） | 5 | ||
دستگاه محافظ | 1,محافظ فاز 2,Fکممحافظ 3,محافظ ولتاژ بالا/کم 4,محافظ گرمای بیش از حد کویل 5,محافظ ضد یخ | ||
واحد وزن（کیلوگرم） | 2450 | ||
قسمت های اصلی نام تجاری | |||
کمپرسور | هانبل | ||
الکترونیکی | LS / Cهنت | ||
شیر انبساط | امرسون | ||
کنترل الکتریکی | زیمنس | ||
توجه: ظرفیت خنک کننده بر اساس خروجی است درجه حرارت 1 درجه سانتیگراد، دمای متراکم 40 درجه سانتیگراد.
RFQ٪ 3a
1. کاربرد چیلر آب گلیکول؟
خنک کننده نوشیدنی، خنک کننده شیر، خنک کننده آبجوسازی، خنک کننده پیست یخ، خنک کننده بستنی و غیره.
2. کدام اطلاعات را برای تایید یک مدل باید بدانید؟
بار گرمایی، مانند سرعت جریان، از هر درجه حرارت تا چه دمایی سرد می شود.
3. کدام مبرد معمولا مصرف می شود؟
R404A و R449A.
4.اگر به پیکربندی سفارشی نیاز دارم، آیا می توانید راضی کنید؟
بله، منطقه ضد خوردگی، سیستم دیافراگم vsd، سیستم تقسیم مانند کندانسور هوا از راه دور، کنترل از راه دور و هر چیزی که شما بخواهید، ما راه حل های خود را به شما ارائه خواهیم داد.
