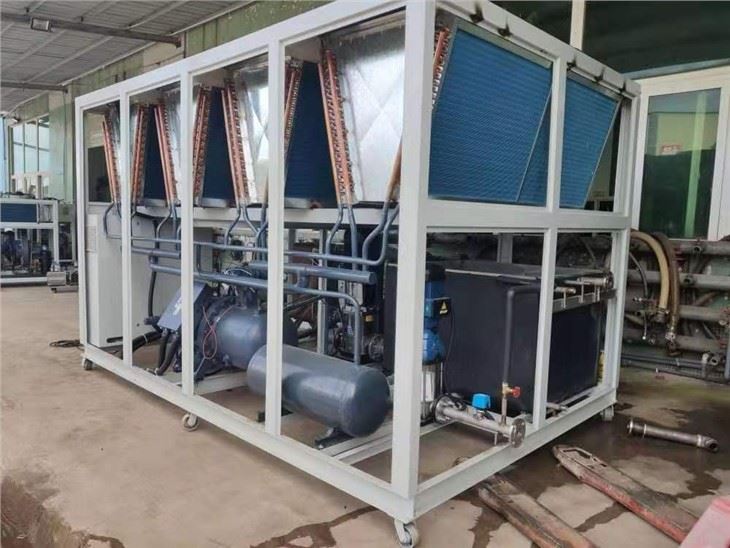

سیستم آب سرد چیلر خنک کننده مایع برای گردش آب به فرآیند تولید گرما از طریق پمپ آب طراحی شده است. آب گرما را به چیلر برمی گرداند، جایی که چرخه تراکم، آب را قبل از بازگشت به فرآیند گرما خنک می کند.
کاربردهای معمول چیلرهای خنک کننده مایع در زیر برشمرده شده است.
خنک کننده منطقه
تهویه مطبوع متمرکز
هیدروپونیک
فرآوری مواد غذایی و آشامیدنی
دارویی و پزشکی
انبار سرد
سیستم های ذخیره سازی انرژی حرارتی (TES).
ماشینکاری، برش با جت آب، برش لیزری، جوشکاری و غیره.
پردازش پلاستیک
سیستم آب سرد چیلر خنک کننده مایع چگونه کار می کند؟
در اکثر کاربردهای خنک کننده فرآیند، یک سیستم پمپاژ آب خنک یا محلول آب/گلیکول را از چیلر به فرآیند به گردش در می آورد. این سیال خنک حرارت را از فرآیند خارج می کند و سیال گرم به چیلر باز می گردد. آب فرآیند وسیله ای است که گرما را از فرآیند به چیلر منتقل می کند.
چیلرهای فرآیندی حاوی یک ترکیب شیمیایی به نام مبرد هستند. بسته به دمای مورد نیاز، انواع مختلفی از مبرد و کاربردها وجود دارد، اما همه آنها بر اساس اصل اولیه فشرده سازی و تغییر فاز مبرد از مایع به گاز و بازگشت به مایع کار می کنند. این فرآیند گرم کردن و خنک کردن مبرد و تبدیل آن از گاز به مایع و بازگشت دوباره، چرخه تبرید است.
چرخه تبرید با یک مخلوط مایع/گاز کم فشار که وارد اواپراتور می شود شروع می شود. در اواپراتور، گرمای حاصل از آب فرآیند یا محلول آب/گلیکول، مبرد را به جوش میآورد که آن را از مایع کم فشار به گاز کم فشار تبدیل میکند. گاز کم فشار وارد کمپرسور می شود و در آنجا به گاز پرفشار فشرده می شود. گاز پرفشار وارد کندانسور می شود که در آن هوای محیط یا آب کندانسور حرارت را از بین می برد تا آن را به یک مایع پرفشار خنک کند. مایع پرفشار به سمت شیر انبساط حرکت می کند، که کنترل می کند چه مقدار مایع مبرد وارد اواپراتور می شود و در نتیجه چرخه تبرید دوباره آغاز می شود.
ویژگی های استاندارد سیستم آب سرد چیلر خنک کننده مایع به شرح زیر است:
1. مخازن بافر فولاد ضد زنگ برای کنترل دمای نزدیک و کاهش شروع کمپرسور
2. ساختار فولادی گالوانیزه محکم برای اطمینان از اینکه کابینت عمر طولانی دارد
3. کمپرسورهای اسکرول هرمتیک با راندمان بالا
4. مبرد R134a با راندمان بالا با پتانسیل کم گرمایش جهانی و برای اطمینان از عملکرد حتی در بالاترین دمای محیط
5. پمپ های آب اولیه یکپارچه
6. تست پذیرش جامع کارخانه قبل از اعزام
7. کنترل کننده الکترونیکی بسیار دقیق
8. کندانسورهای با پوشش هیدروفیل برای محافظت در برابر خوردگی بالا
9. 12 ماه گارانتی جامع قطعات
10. گزینه های پمپ متناسب با هر پروفایل
11. مبدل حرارتی صفحه ای فولادی ضد زنگ یا اواپراتورهای کواکسیال
12. حفاظت از اواپراتور در تمامی مدل ها
در اینجا بیایید مشخصات چیلر مایع خنک کننده آب 50 تنی را ببینیم:
مورد | مشخصات / تامین کننده | ||
خنک کننده ظرفیت | مدل | AYD-80A | |
کیلووات بر ساعت | 186 | ||
تن در ساعت | 52.88 | ||
قدرت ورودی | کیلووات | 61.2 | |
قدرت عرضه | 230V-3N-6٪7b٪7b0٪7d٪7dHZ | ||
دما پریز (درجه) | 7 | ||
مبرد کنترل | گسترش شیر فلکه | ||
تبرید دایره | یکی | ||
مبرد | R407C | ||
بعد، ابعاد، اندازه （میلی متر）L*W*H | 4000*2000*2200 | ||
کمپرسور | سبک | اسکرااو | |
تعداد （تنظیم） | 1 | ||
کمپرسور توان (کیلووات) | 54.4 | ||
کندانسور | سبک | فین تایپ کنید با کویل مسی | |
پنکه تعداد（تنظیم） | 8 | ||
توان (کیلووات) | 6.8 | ||
حجم هوا（m3/h） | 84000 | ||
اواپراتور | سبک | پوسته و لوله ها | |
اب جریان（m3/h） | 32 | ||
اب لوله اندازه （"） | 3 | ||
محافظ دستگاه | 1. فاز محافظ 2. فن اضافه بار محافظ 3-بالا/کم ولتاژ محافظ 4- گرم شدن بیش از حد محافظ 5-ضد یخ محافظ | ||
واحد وزن（کیلوگرم） | 1820 | ||
اصلی قطعات | |||
کمپرسور | هانبل | ||
کندانسور | آنیدا | ||
اواپراتور | جیندیان | ||
الکترونیکی | LS٪2f Chnt | ||
گسترش شیر فلکه | امرسون | ||
کنترل سیستم | پانپ | ||
نکات: ظرفیت خنک کننده بر اساس دمای متراکم 45 درجه سانتیگراد، دمای ورودی 12 درجه سانتیگراد و خروجی 7 درجه سانتیگراد است.
پیکربندی گزینه دیگری می تواند ارائه دهد:
1. کندانسور از راه دور:
چیلر را می توان به صورت یک سیستم اسپلیت تولید کرد. اواپراتور را می توان در داخل یک اتاق کارخانه نصب کرد و کندانسور را می توان در فضای باز نصب کرد.
2. کنترل از راه دور:
کنترل از راه دور به سادگی با اتصال نقطه روی جعبه چیلر ال ای ما است.
کنترل از راه دور بالا توسط Modbus است.
3. Soft Starter
در تأسیساتی که منبع تغذیه قوی نیست، میتوان ستارههای نرمی را روی کمپرسورها عرضه کرد تا جریان ورودی هنگام راهاندازی کمپرسور را محدود کند.
4. کمپرسور VSD
درایوهای با سرعت متغیر- به کمپرسور تعبیه شده تا در شرایط بار جزئی اجازه کاهش دهد که به راندمان عملیاتی چیلر میافزاید.
5. محیط های خورنده
اگر قرار است چیلر در محیطی با عناصر خورنده نصب شود، چیلر را می توان به گونه ای ساخت که عمر دستگاه را افزایش دهد.
آ. پوشش ضد خوردگی برای پره های کندانسور
ب واحدها را می توان با کابینت های استیل ضد زنگ یا رنگ ضد خوردگی ساخت.
ج محفظه های الکتریکی ضد آب و هوا هستند، اما اگر محفظه ای با درجه IP بالا مورد نیاز باشد، می توان آن را ارائه داد.
د در مواردی که گاز قابل اشتعال وجود دارد، ممکن است یک واحد دارای رتبه EX یا ATEX مورد نیاز باشد.
ه. فن در بالا را می توان به مواد RFP در برابر خوردگی تغییر داد.
