یک چیلر و یک برج خنک کننده اغلب به عنوان بخشی از یک سیستم خنک کننده بزرگتر برای حذف موثر گرما از یک فرآیند یا یک ساختمان با هم کار می کنند. این ترکیب معمولاً در محیط های تجاری و صنعتی که نیاز به خنک کننده قابل توجهی است استفاده می شود. در اینجا نحوه عملکرد سیستم چیلر و برج خنک کننده به طور معمول آمده است:
1. عملیات چیلر: چیلر وظیفه خنک کردن یک مایع معمولاً آب را بر عهده دارد که سپس برای حذف گرما از تجهیزات یا فضایی که نیاز به خنک کننده دارد استفاده می شود. چیلر با استفاده از چرخه تبرید، مشابه نحوه عملکرد یخچال، اما در مقیاس بزرگتر کار می کند. گرما را از آب جذب می کند و آن را به یک محیط جداگانه (معمولاً هوا یا آب) رها می کند.
2. عملیات برج خنک کننده: وظیفه اصلی برج خنک کننده دفع گرمای جذب شده توسط چیلر است. آب گرم شده توسط چیلر به برج خنک کننده منتقل می شود، جایی که بخشی از آن به اتمسفر تبخیر می شود و به طور موثر گرما را از آب باقی مانده منتقل می کند. این فرآیند آب را خنک میکند که سپس برای جذب گرمای بیشتر به چیلر بازگردانده میشود.
3. ادغام چیلر-برج خنک کننده: چیلر و برج خنک کننده از طریق یک سیستم حلقه بسته به هم متصل می شوند که امکان تبادل گرما را فراهم می کند. در اینجا نحوه ادغام معمولاً کار می کند:
الف. چیلر آب سرد را از طریق فرآیند یا ساختمان به گردش در می آورد تا گرما را جذب کند.
ب. سپس آب گرم شده به برج خنک کننده برگردانده می شود، جایی که روی مواد پرکننده اسپری یا چکانده می شود تا سطح برای تبخیر به حداکثر برسد.
ج. با تبخیر شدن آب، گرما را در هوا آزاد می کند و آب باقیمانده را خنک می کند.
d. سپس آب سرد شده دوباره به چیلر پمپ می شود، جایی که چرخه ادامه می یابد.
این ترکیب برج خنک کننده چیلر به ویژه کارآمد است زیرا فرآیند تبخیر برج خنک کننده به اتلاف گرما موثرتر از استفاده ساده از هوا یا آب به عنوان یک وسیله تبادل حرارتی کمک می کند. برج خنک کننده امکان بهره وری کلی بالاتر و مصرف انرژی کمتر را در مقایسه با سیستم های خنک کننده با هوا فراهم می کند و آن را به گزینه ای محبوب برای کاربردهای خنک کننده بزرگتر تبدیل می کند.
شایان ذکر است که این سیستم یکپارچه برای اطمینان از عملکرد مناسب، تصفیه آب برای جلوگیری از پوسته پوسته شدن و خوردگی، و نظارت دقیق برای بهینه سازی عملکرد و بهره وری انرژی نیاز به تعمیر و نگهداری منظم دارد.

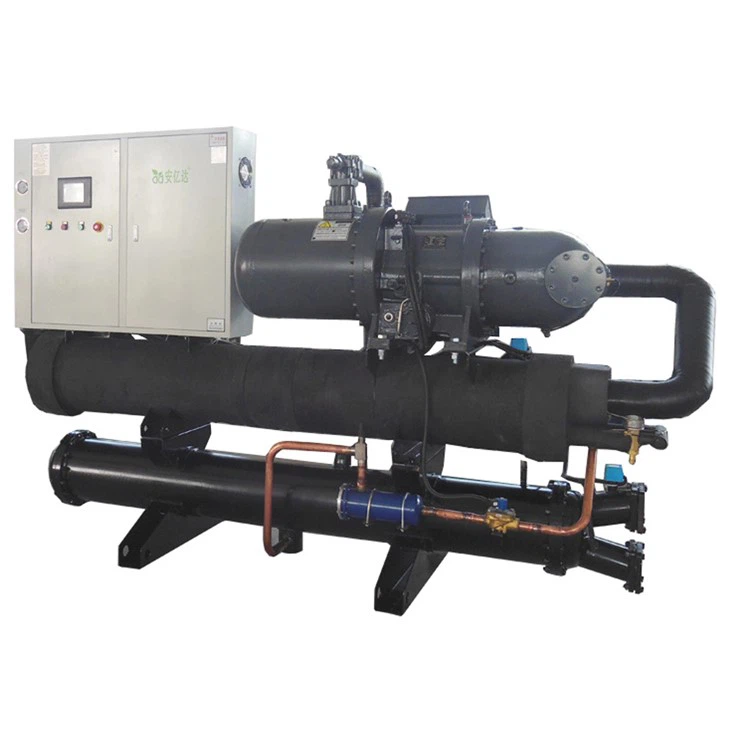

بیایید چیلر و برج خنک کننده با آب خنک کننده 220 کیلوواتی را در زیر پیدا کنیم:
|
مورد |
مشخصات / تامین کننده |
||
|
ظرفیت خنک کننده |
مدل |
AYD٪ 7b٪ 7b0٪ 7d٪ 7dWS |
|
|
کیلووات در ساعت |
221 |
||
|
تن در ساعت |
62.5 |
||
|
ورودی برق |
کیلووات |
54.3 |
|
|
جاری |
A |
92.7 |
|
|
منبع تغذیه |
380V٪ 7b٪ 7b1٪ 7d٪ 7dN٪ 7b٪ 7b2٪ 7d٪ 7dHZ |
||
|
خروجی دما (درجه) |
7 |
||
|
کنترل مبرد |
شیر انبساط |
||
|
دایره تبرید |
یکی |
||
|
مبرد |
R407C |
||
|
ابعاد (mm) L*W*H |
3200*1000*1800 |
||
|
کمپرسور |
سبک |
پیچ |
|
|
تعداد |
1 |
||
|
مدل |
RC٪ 7b٪ 7b0٪ 7d٪ 7dB |
||
|
قدرت کمپرسور (کیلووات) |
54.3 |
||
|
کندانسور |
سبک |
پوسته و لوله / 1 مجموعه |
|
|
جریان آب سرد (متر3/h） |
53 |
||
|
اندازه لوله(") |
4 |
||
|
اواپراتور |
سبک |
پوسته و لوله / 1 مجموعه |
|
|
جریان آب سرد (متر3/h） |
40 |
||
|
اندازه لوله(") |
4 |
||
|
دستگاه محافظ |
1، محافظ فاز 2، محافظ جریان 3، محافظ ولتاژ بالا / کم 4، محافظ گرمای بیش از حد سیم پیچ 5، محافظ ضد یخ |
||
|
وزن واحد (کیلوگرم) |
1250 |
||
|
قسمت های اصلینام تجاری |
|||
|
کمپرسور |
هانبل |
||
|
الکترونیکی |
LS ٪2f Chnt |
||
|
شیر انبساط |
امرسون |
||
|
کنترل الکتریکی |
زیمنس |
||
توجه: ظرفیت خنک کننده بر اساس دمای ورودی / خروجی 12/7 درجه سانتیگراد، دمای متراکم 40 درجه سانتیگراد است.
|
مورد |
محتوا |
ارزش |
ملاحظات |
|
Bآسیک مشخصات |
نوع برج خنک کننده |
برج از نوع گرد ضد جریان |
|
|
مدل |
AYD-80T |
|
|
|
جریان آب در گردش |
62.64 m3/h |
|
|
|
دمای ورودی ／دمای خروجی |
37 درجه 32 درجه |
|
|
|
DB٪ef٪bc٪8fWB |
31.5 درجه ／28 درجه |
|
|
|
ظرفیت خنک کننده |
313200 کیلو کالری در ساعت |
|
|
|
ارزش نویز |
68dB (A) |
|
|
|
منبع تغذیه |
380V٪ ef٪ bc٪ 8f3P٪ ef٪ bc٪ 8f50Hz |
|
|
|
نیاز آب |
PH٪ef٪bc٪9d٪7b٪7b0٪7d٪7d٪7d |
|
|
|
Dنشان دادن مشخصات |
مقیاس آب هوا |
1.39 کیلوگرم بر کیلوگرم |
|
|
از دست دادن آب در پرواز |
کمتر یا مساوی با 0.005% |
|
|
|
از دست دادن تبخیر |
0.833% |
|
|
|
وزن خالص |
260/1280 کیلوگرم |
|
|
|
فن موتور مشخصات |
نوع فن |
جریان محوری |
|
|
حجم هوا |
37,584m3/h |
|
|
|
دور در دقیقه |
710r٪ 2fmin |
|
|
|
فن دیا (Φ) |
1180 میلی متر |
|
|
|
تعداد فن |
1 مجموعه |
4 عدد / مجموعه |
|
|
حالت رانندگی |
به طور مستقیم |
|
|
|
قدرت موتور |
2 اسب بخار |
|
|
|
راه شروع |
به طور مستقیم |
|
|
|
اصلی |
اندازه لوله ورودی (DN) |
100 میلی متر |
|
|
بعد، ابعاد، اندازه |
اندازه لوله خروجی (DN) |
100 میلی متر |
|
|
|
سرریز ／لوله تخلیه（DN） |
25 میلی متر تا 25 میلی متر |
|
|
|
اندازه شناور (DN) |
15 میلی متر |
|
|
مواد |
روتور |
نایلون |
|
|
سیستم آب پاشی |
P.V.C |
|
|
|
پانسیون |
FRP |
|
|
|
حوضه |
FRP |
|
|
|
پنکه |
A.B.S |
|
|
|
ورودی هوا |
P.V.C |
|
|
|
فیلم |
P.V.C |
|
سوالات متداول:
1. آیا عکس پروژه مشابهی دارید؟
بله، اینجاست:
2. مزیت مخزن آب در تصویر چیست؟
یک مخزن آب با اندازه مناسب در یک سیستم خنککننده، پایداری حرارتی را فراهم میکند، چرخه تجهیزات را کاهش میدهد و عملکرد کارآمد در خارج از پیک را امکانپذیر میکند و عملکرد خنککننده قابل اعتماد را در عین بهینهسازی مصرف انرژی تضمین میکند.
3.چرا ما را انتخاب کنید؟
a.15 سال + تیم تحقیق و توسعه چیلر با تجربه حرفه ای،
ب تست کیفیت دقیق
ج تحویل به موقع و ایمن
د خدمات پس از فروش فوری
